HE-M094 nabíječka LI-POL a LI-ION akumulátorů

HE-M094 nabíječka LI-POL a LI-ION akumulátorů

Kompletní specifikace
Parametry
HE-M094 nabíječka LI-POL a LI-ION akumulátorů
397,00 Kč
/ ks
328,10 Kč bez DPH

Kompletní specifikace

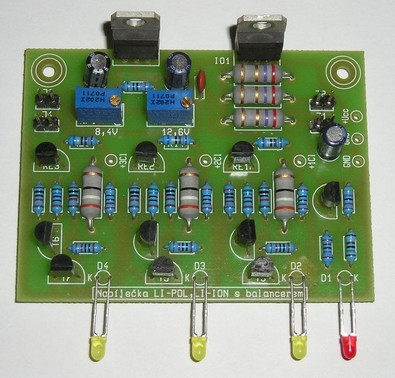

Tato jednoduchá a levná nabíječka Lithium-Iontových (Li-ion) a Lithium-Polymerových (Li-pol) akumulátorů je postavená na známých integrovaných stabilizátorech LM317. Nabíjení probíhá nejprve v proudovém režimu, na článku roste napětí a proud je konstantní. Po dosažení koncového napětí přejde nabíječka do napěťového režimu, kdy napětí na článku je konstantní a proud se blíží k nule. Ve chvíli, kdy proud už je malý, je článek nabitý. Koncové napětí článků Li-ion a Li-pol bývá obvykle 4,2V. Koncové napětí není to samé, jako jmenovité napětí. To je většinou 3,6V. Články je nutné nabíjet na plných 4,2V. Při překročení koncového napětí může dojít ke zničení článků (hrozí i výbuch). Pro rovnoměrné nabíjení jednotlivých článků jsou použity balancery. Při používání by se články neměly nikdy vybíjet pod 3,4 až 3,3V. Články Li-ion a Li-pol nemají rádi skladování v nabitém ani vybitém stavu, měly by se skladovat částečně nabité. Napájecí napětí max. 12V pro dvoučlánek a 18V pro tříčlánek. Nastavitelný nabíjecí proud 0,5A - 1A – 1,5A Nastavitelné koncové napětí 8,4V pro dvoučlánek a 12,6V pro tříčlánek. Spínací napětí balanceru pevně nastaveno 4,2V. Indikace nabíjecího proudu a aktivace balanceru 3kusy Led diod.

Parametry

rozměrrozměr pl.spoje 75x56mm
